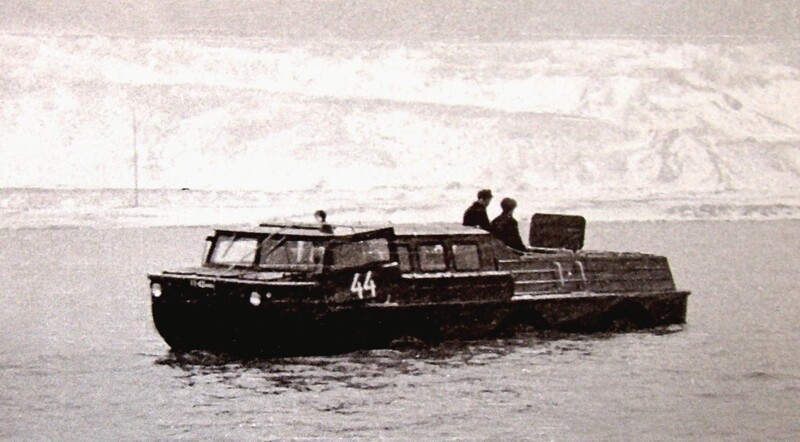

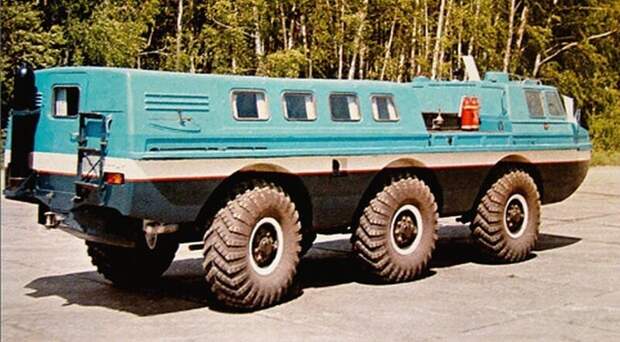

С середины 1960-х и до начала 90-х конструкторское бюро Виталия Грачева разработало два поколения и еще несколько уникальных опытных образцов необычных трехосных плавающих машин для поиска и эвакуации экипажей космических модулей.
1.
2.
С конструктивной точки зрения все эти машины были выполнены по классической схеме Грачева с равномерным расположением ведущих мостов, бортовой трансмиссией с гидромеханической или механической коробкой передач, независимой торсионной подвеской крайних колес и водоизмещающим стеклопластиковым корпусом на алюминиевой раме.
Первым таким автомобилем стала поисково-эвакуационная машина ПЭУ, по соображениям секретности не имевшая заводской маркировки.
Первое шасси собрали весной 1966 года, партия из пяти машин, принятых на снабжение ВВС в 1969-м, стала основой наземных поисковых частей космической службы.
Потом появились две производные модели ЗИЛ-49042 и ЗИЛ-5901, на смену которым затем пришла более совершенная гамма «Синяя птица».

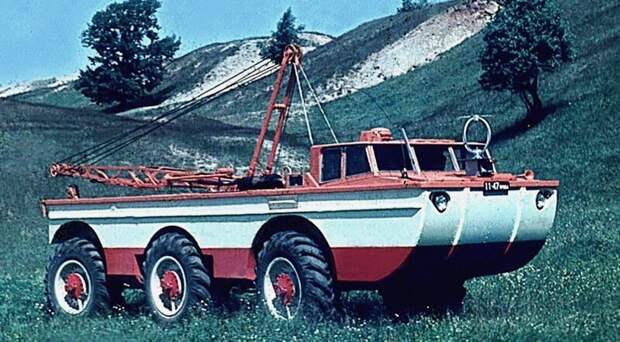

ПЭУ (1966 – 1981 гг.)

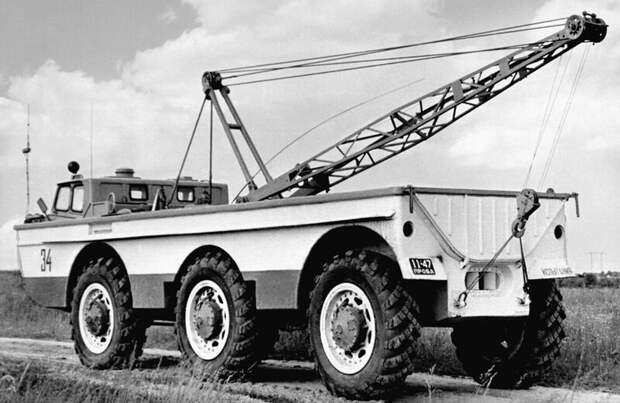

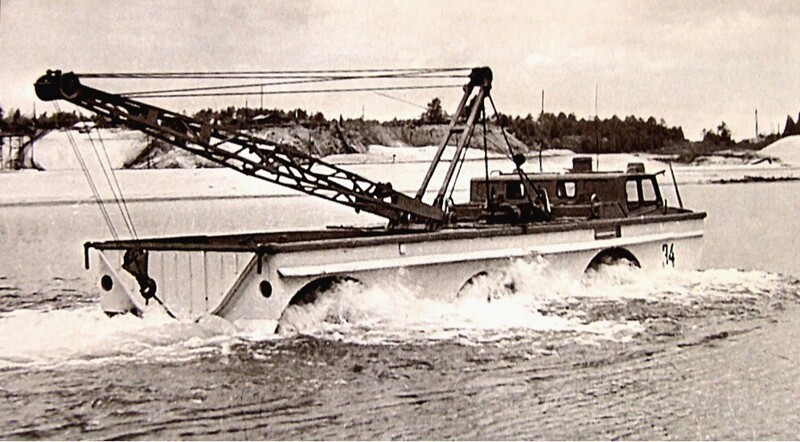

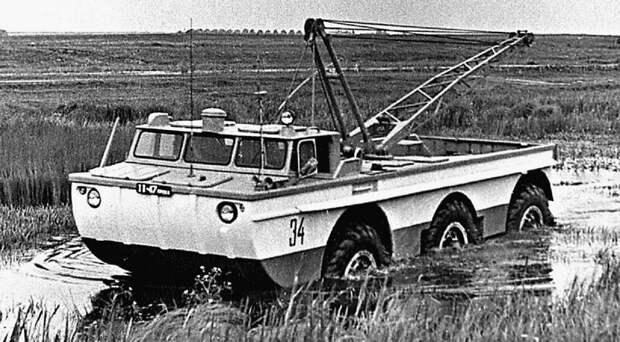

В центральной части алюминиевой рамы установки ПЭУ (позднее — ПЭУ-1) размещался 180-сильный двигатель ЗИЛ-375 с гидромеханической трансмиссией, передававшей крутящий момент на бортовые передачи, водометный движитель, гидронасос и лебедку.
Передние и задние ведущие и управляемые колеса имели независимую торсионную подвеску.
Стеклопластиковый корпус представлял собой водоизмещающую оболочку с передней кабиной и задней платформой для крепления и перевозки спускаемого аппарата.

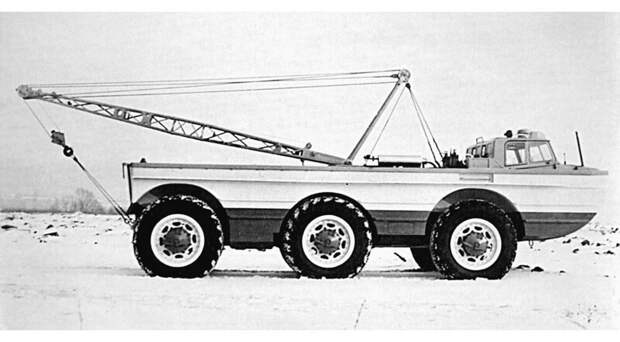

Его погрузку и выгрузку обеспечивал трехтонный кран с решетчатой стрелой.
3.
4.
5.
6.

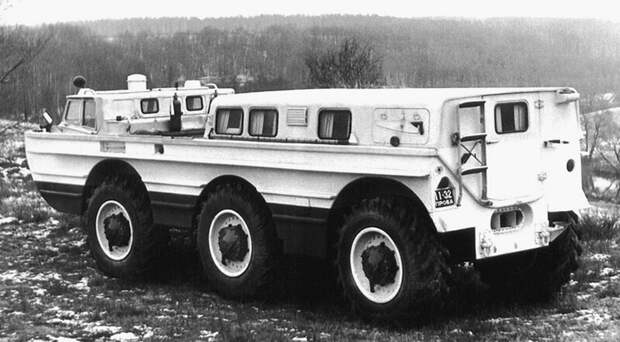

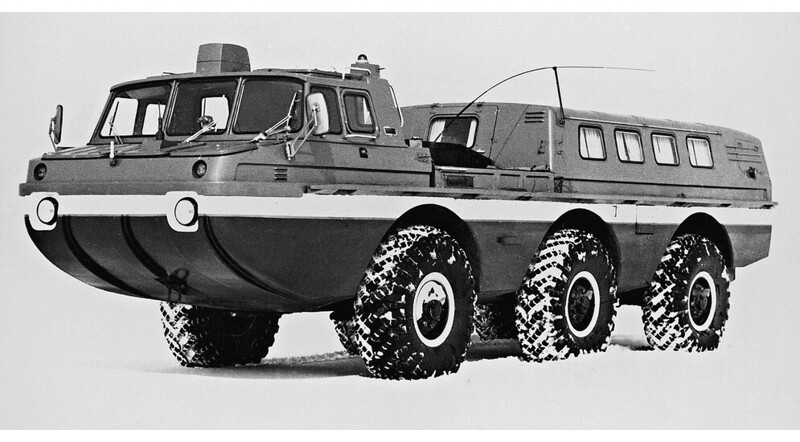

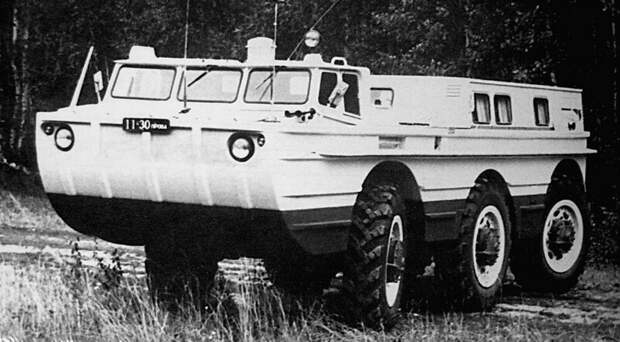

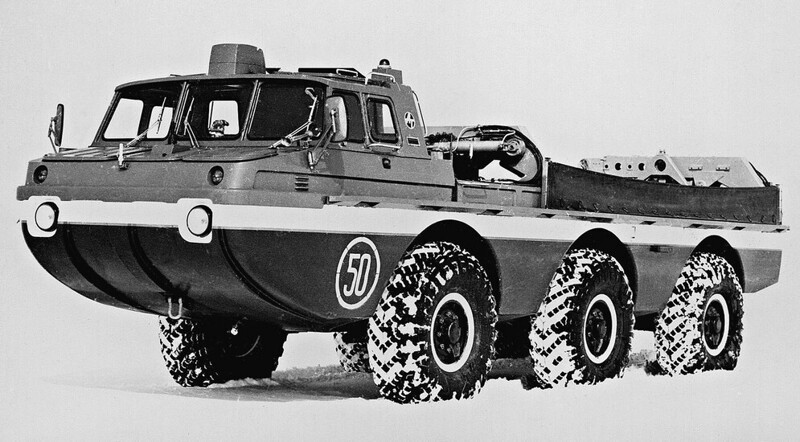

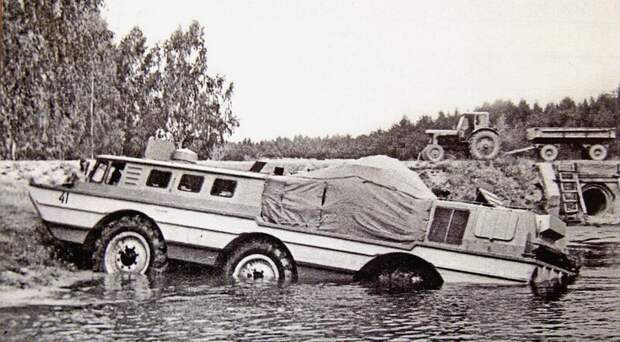

В 1972 году установку ПЭУ-1 переделали в вариант ПЭУ-1М, оборудованный пассажирским салоном на шесть–восемь человек для эвакуации экипажей многоместных спускаемых аппаратов.

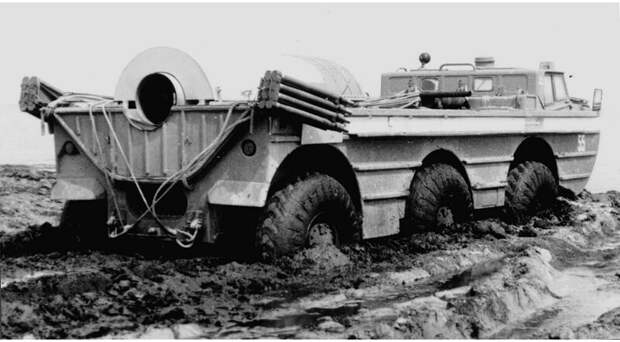

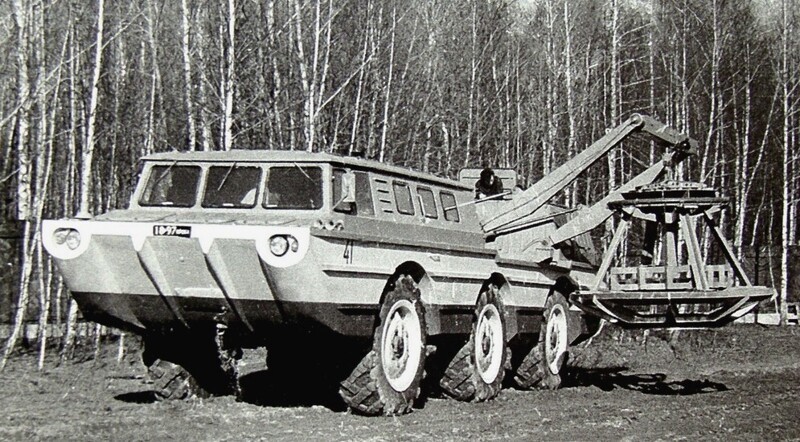

Через два года появилась машина ПЭУ-1Б с удлиненной крановой стрелой и ложементом для доставки более крупных спускаемых космических аппаратов.
7.
8.
9.

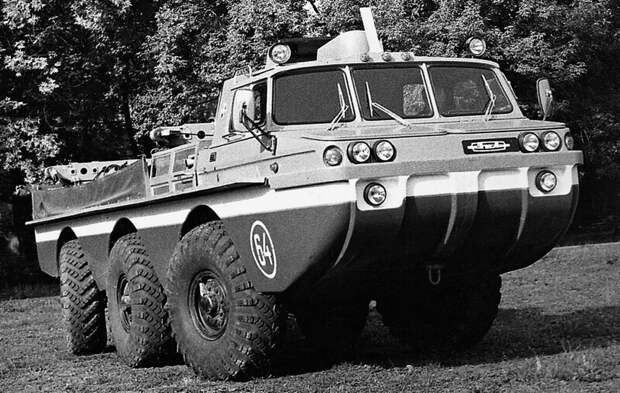

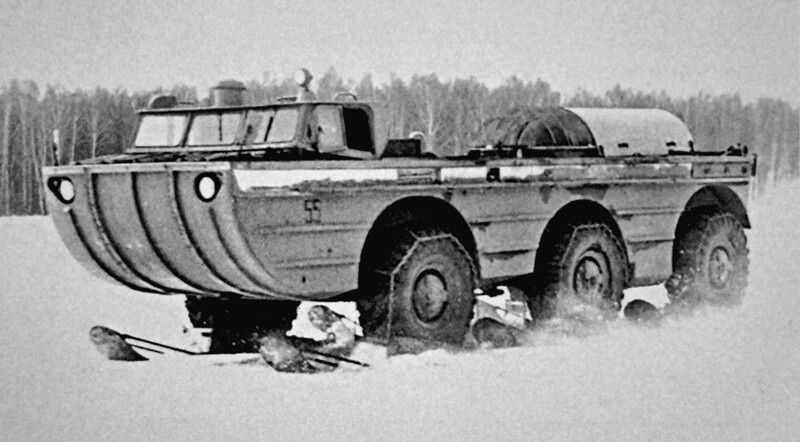

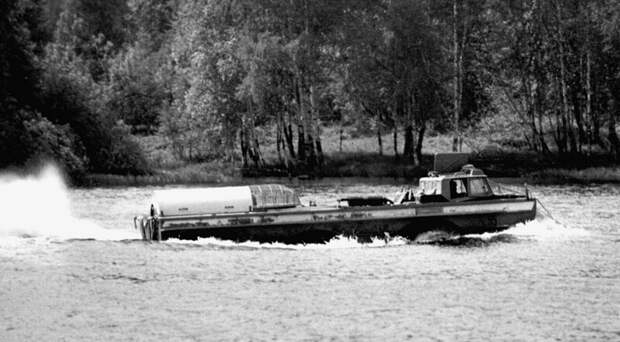

Для повышения проходимости в 1981-м на шасси ПЭУ-1 был собран оригинальный вездеход ПЭУ-1Р с турбореактивным двигателем АИ-25ТЛ от самолета Ан-25, создававшим дополнительную реактивную силу тяги при движении по труднопроходимой местности и облегчения выхода из воды на влажную илистую береговую линию.
В помощь ему сзади на кузове крепили кассеты с пороховыми зарядами.
Машина «ошеломляюще легко» преодолевала препятствия, на снегу развивала скорость 44,3 км/ч, на воде — 14 км/ч.
10.
11.
12.

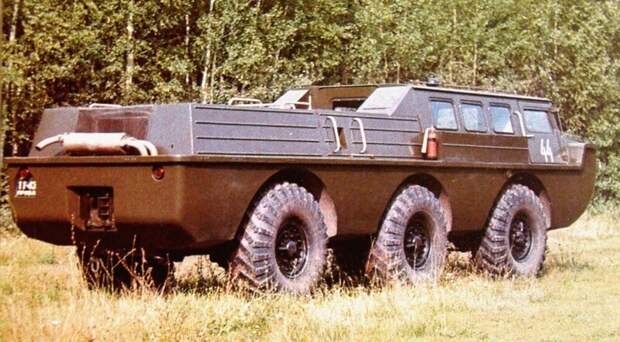

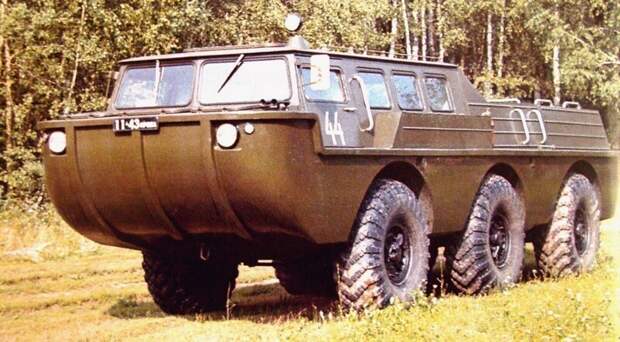

ЗИЛ-49042 (1972 – 1973 гг.)
В 1972 году СКБ приступило к разработке поисково-эвакуационного комплекса ПЭК-490 для спасательных служб ВВС.
Его возглавил эвакуационный автомобиль ЗИЛ-49042, через несколько лет послуживший конструктивной основой семейства «Синяя птица».
Он являлся удлиненной версией модели ПЭУ-1М и снабжался 150-сильным бензиновым двигателем от грузовика ЗИЛ-130 и комфортным салоном для космонавтов с предоставлением им медицинской помощи и достойного отдыха в пути.
13.
14.
15.
16.

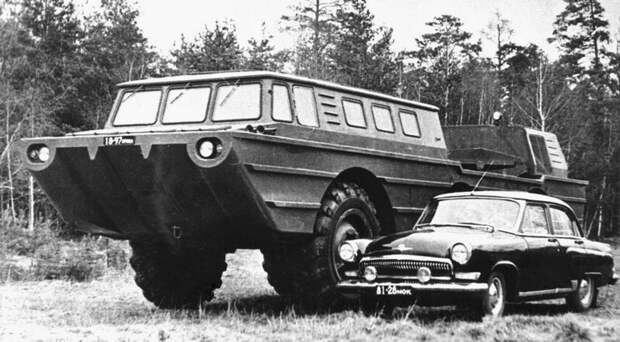

Весной 1970 года появилась самая крупная комбинированная поисковая машина ЗИЛ-5901 (ПЭУ-2) с двумя задними двигателями ЗИЛ-375 общей мощностью 360 л. с.
На ней также имелись салон для экипажа и платформа для спускаемого аппарата, который перегружала боковая крановая система.
При двукратном повышении мощности проходимость и скорость амфибии увеличились, но одновременно возросли весовые и габаритные параметры, не позволявшие доставлять ее воздушным транспортом.
17.
18.
19.

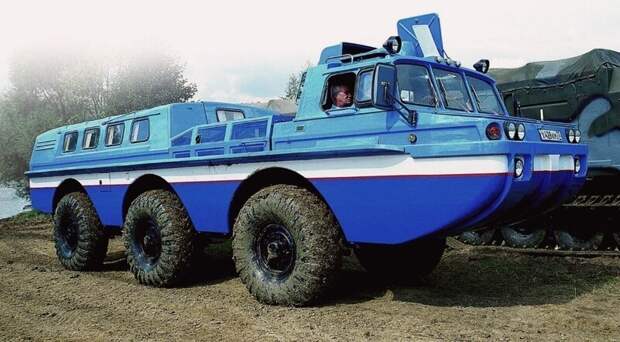

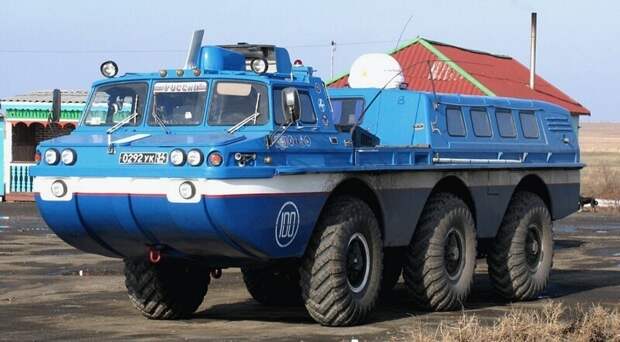

ЗИЛ-4906/49061 «Синяя птица» (1975 – 1991 гг.)
В середине 1970-х СКБ ЗИЛ приступило к созданию комплекса ПЭК-490 для наземных подразделений космических спасательных служб ВВС.

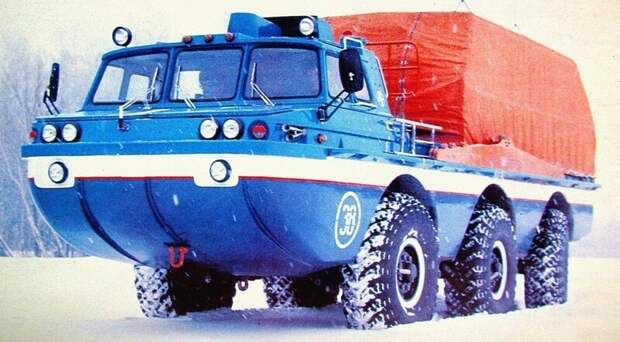

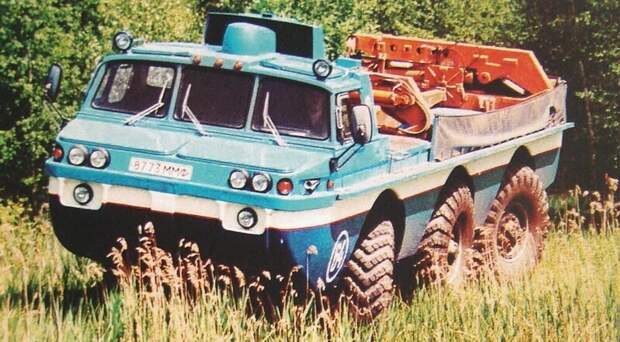

Первоначально в него входили два базовых автомобиля разного назначения — грузовой ЗИЛ-4906 с боковой перегрузочной системой и пассажирский ЗИЛ-49061 с 10-местным салоном.
Их оборудовали 150-сильным мотором, более простой механической трансмиссией, торсионной подвеской, стеклопластиковыми корпусами и двумя гребными винтами.
20.
21.
22.

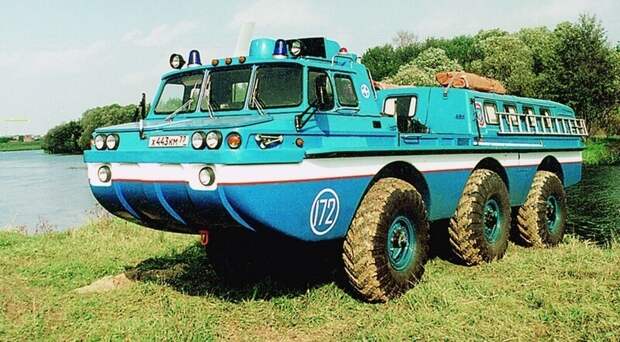

В 1980 году обе версии автомобилей начали поступать в поисково-спасательные подразделения ВВС, где в процессе эксплуатации за специфическую яркую бело-голубую окраску им присвоили имя «Синяя птица», ставшее официальной маркировкой этой техники.
23.
24.
25.
26.
27.

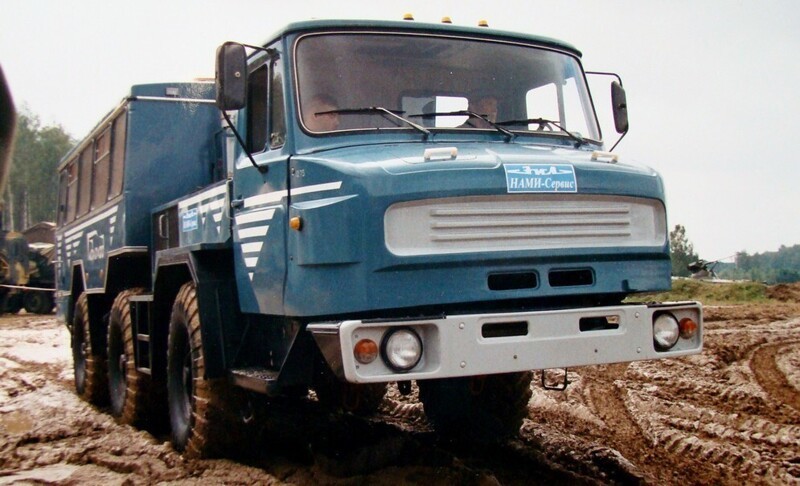

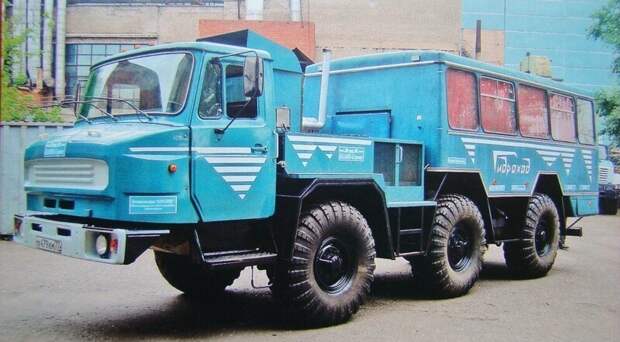

В начале 2000-х годов развитием плавающей серии «Синяя птица» стала сухопутная эвакуационная машина ЗИЛ-49061ГОТ с пассажирским салоном.
Ее разработка проводилась с 2001 года под руководством ведущего инженера Евгения Ивановича Прочко.
Через два года был собран и испытан единственный образец, получивший имя «Гидроход».
Оно указывало на главную особенность машины — редчайшее экспериментальное применение на тяжелом автомобиле гидрообъемной трансмиссии для привода всех колес через бортовые и колесные редукторы.
На ней использовались силовые агрегаты ЗИЛ и Detroit Diesel, а также немецкая гидравлика.
На машине осталось смонтировать электронную следящую систему, но все работы были прекращены в связи уходом из жизни ее создателя.
28.
29.
Тем временем в гамму машин «Синяя птица» были введены доработанные версии ЗИЛ-49062 с гидроманипулятором и ЗИЛ-49065 с навигационной системой для оперативного обнаружения места посадки космических аппаратов.
До сих пор все эти машины остаются на вооружении поисково-спасательных служб ВВС и МЧС Российской Федерации. В общей сложности за 25 лет их собрали порядка 40 экземпляров.
